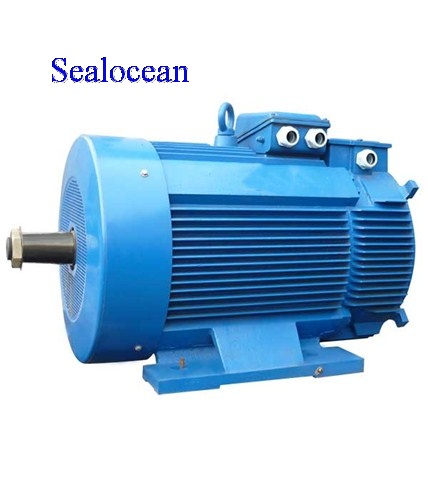

Product name : CHINA FACTORY Crane electric motors of the MTF, MTN, DMTF, 4MTN, MTKF, MTKN, DMTKF series in the mining and metallurgical FACTORY. CHINA FACTORY CRANE ELECTRIC MOTORS, CHINA FACTORY Electric motors, CHINA MIT
Product No. : 202033017029
←[Previous Product]              [Next Product]→
Details:
 Общие сведения

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Электродвигатели асинхронные крановые  мощностью от 1,4 до 160кВт, применяются в жилищном и капитальном строительстве, энергетике, на транспорте, в горнодобывающей и металлургической промышленности. Поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

ОБОЗНАЧЕНИЕ ДВИГАТЕЛЕЙ
Обозначение двигателей:
а) с фазным ротором: МТН 011-6, МТН 012-6, МТН 111-6, МТН 112-6, 4МТН132LA6, 4МТН132LB6, МТН 211-6, МТН311-6, МТН311-8, МТН312-8, МТН312-6, МТН411-8, МТН411-6, МТН412-8, МТН412-6, МТН511-8, МТН511-6, МТН512-8, МТН512-6, МТН611-10, МТН612-10, МТН613-10, 4МТМ200, 4МТМ225, 4МТМ280, 4МТН200, 4МТН225, 4МТН280
б) с короткозамкнутым ротором: МТКН 011-6, МТКН 012-6, МТКН 111-6, МТКН 112-6, 4МТКН132LA6, 4МТКН132LB6, МТКН 211-6, МТКН311-6, МТКН311-8, МТКН312-8, МТКН312-6, МТКН411-8, МТКН411-6, МТКН412-8, МТКН412-6, МТКН511-8, МТКН511-6, МТКН512-8, МТКН512-6.

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ
- 4МТ(К)М 200, 225, 4МТН 225, МТ(К)Н 411, 412, 511, 512 - IM1003, IM1004, IM2003, IM2004;
- 4МТМ280, 4МТН 280, МТН611, 612, 613 - IM 1003, 1004;
- МТ(К)Н 011, 012, 111,112, 211, 311,312, 4МТ(К)Н132 - IM1001, 1002, 2001, 2002 по ГОСТ 2479-79.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ
Климатическое исполнение: У1, Т1, УХЛ1, 01 по ГОС Т 15150-69.

СТЕПЕНЬ ЗАЩИТЫ
Степень зашиты: двигателей - IP54 по ГОСТ 17494-87, щеточного узла двигателей 4МТН 225, 280 - IP20 по ГОСТ 17494-87.

КЛАСС ВИБРАЦИИ
Уровень вибрации, мм/сек:
- 1,8 для 4МТ(К)Н132, МТ(К)Н011, 012,111,112, 211;
- 2,8 для МТ(К)Н 311, 312, 411, 412, 511, 512, 4МТ(К)М200, 225, 4МТН 225;
- 4,5 для МТН 611, 612, 613, 4МТМ280, 4МТН 280 по ГОСТ Р МЭК 60034-14-2008.

НАПРЯЖЕНИЕ
Напряжение: 220, 380, 660 В и другие стандартные напряжения при f=50Гц или 60Гц.

КЛАСС ИЗОЛЯЦИИ
Класс изоляции: «Н» по ГОСТ 8865-87.

РЕЖИМ РАБОТЫ

Режим работы: повторно-кратковременный S3 - ПВ40°/о по ГОСТ 183-74. Двигатели могут работать в других режимах: S3 - ПВ 15, 25, 60,100°/о, кратковременных S2 - 30 и 60 мин.

Электродвигатели крановые МТФ, МТКФ, МТН, МТКН соответствуют действующим ГОСТам, стандартам МЭК. По увязке шкалы мощностей с высотами оси вращения двигатели МТИ, МТКИ соответствуют стандартам

Электродвигатели асинхронные крановые

  Электродвигатели асинхронные крановые серий ДМТ и АМТ

4МТМ, 4МТКМ, МТF, МТКF, МТН, МТКН, ДМТF, ДМТКF, ДМТН, ДМТКН, МТИ, МТКИ



КИТАЙ ЗАВОД КРАНОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ с фазным ротором
Тип двигателя Мощность, кВт, ПВ 40% Частота вращения, об/мин Масса, кг Номинальный ток, А при U=380В Ток ротора, А Напряжение между кольцами, В КПД, % Коэф. мощности о.е.
МТН 011-6 1,4 890 60 4,9 8,8 114 65,0 0,67
МТН 012-6 2,2 895 68 6,9 11,0 138 70,0 0,69
МТН 111-6 3,5 900 91 9,7 14,3 171 75,0 0,73
МТН 112-6 5,0 930 101 13,7 15,7 213 79,0 0,70
МТН 132 LB6 7,5 935 111 19,6 19,1 255 80,0 0,71
МТН 311-6 11 950 210 25,4 41,0 170 83,0 0,79
МТН 311-8 7,5 700 220 23,0 21,0 240 78,5 0,69
МТН 312-6 15 950 240 34,7 46,0 210 84,0 0,78
МТН 312-8 11 710 240 29,6 43,0 165 87,3 0,69
МТН 411-6 22 960 270 51,0 59,0 246 86,0 0,76
4МТ200LA6
МТН 411-8 15 720 275 44,0 46,0 189 83,0 0,62
4МТ200LA8
МТН 412-6 30 960 300 66,0 72,0 273 87,0 0,79
4МТ200LВ6
МТН 412-8 22 715 305 58,0 58,0 248 83,0 0,70
4МТ200LВ8
4МТМ 225М6 37 955 390 80,0 80,0 295 87,0 0,81
МТН511-6
4МТМ 225L6 55 955 490 117,0 122,0 285 88,0 0,81
МТН512-6
4МТМ 225М8 30 715 390 74,0 70,0 275 85,0 0,72
МТН511-8
4МТМ 225L8 37 725 470 88,0 76,0 305 86,0 0,74
МТН512-8
4МТМ 280S6 75 955 740 149,0 180,0 266 89,0 0,86
МТН611-6
4МТМ 280L6 110 970 970 216,0 168,0 420 91,0 0,85
МТН613-6
4МТМ 280S8 55 720 740 120,0 176,0 194 89,0 0,78
4МТМ 280M8 75 720 830 152,0 178,0 258 91,0 0,82
4МТМ 280L8 90 725 980 187,0 168,0 335 91,0 0,80
4МТМ 280S10 45 570 715 109,0 167,0 177 86,0 0,73
MTH 611-10
4МТМ 280M10 60 575 825 140,0 162,0 235 88,0 0,74
MTH 612-10
4МТМ 280L10 75 575 975 175,0 150,0 308 89,0 0,73
MTH 613-10
4МТH(Ф)-400S8 132 750 1255 272,0 272,0 308 92,3 0,8
4МТH(Ф)-400M8 160 750 1405 330,0 266,0 379 93,3 0,79
4МТH(Ф)-400L8 200 750 1545 407,0 271,0 463 93,5 0,8
4МТH(Ф)-400S10 110 600 1280 240,0 251,0 280 90,5 0,73
4МТH(Ф)-400M10 132 600 1445 285,0 249,0 336 91,3 0,73
4МТH(Ф)-400L10 160 600 1605 355,0 242,0 420 91,3 0,73

КИТАЙ ЗАВОД КРАНОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ с короткозамкнутым ротором
Тип двигателя Мощность, кВт, ПВ 40% Частота вращения, об/мин Масса, кг Номинальный ток, А при U=380В Ток ротора, А Напряжение между кольцами, В КПД, % Коэф. мощности о.е.
MTKH 011-6 1,4 920 45,5 4,5 - - 70,5 0,67
MTKH 012-6 2,2 915 49,5 6,5 - - 73,5 0,70
MTKH 111-6 3,5 865 77 8,9 - - 74,5 0,80
MTKH 112-6 5,0 890 85 12,8 - - 76,0 0,78
4MTKH 132LA6 5,5 900 82 14,5 - - 76,0 0,76
4MTKH 132LB6 7,5 880 92 19,4 - - 76,0 0,77
MTKH 211А6 5,5 900 98 14,5 - - 76,0 0,76
MTKH 211В6 7,5 880 102 19,4 - - 76,0 0,77
MTKH 311-6 11,0 910 163 24,9 - - 80,5 0,83
MTKH 311-8 7,5 690 163 21,0 - - 80,5 0,63
MTKH 312-6 15,0 930 205 32,4 - - 80,5 0,85
MTKH 312-8 11,0 700 205 28,0 - - 81,5 0,73
MTKH 411-6 22,0 935 255 48,0 - - 87,0 0,80
4MTK200LA6
MTKH 411-8 15,0 695 255 40,0 - - 83,0 0,70
4MTK200LA8
MTKH 412-6 30,0 940 315 61,0 - - 87,5 0,85
4MTK200LВ6
MTKH 412-8 22,0 700 315 54,0 - - 83,0 0,75
4MTK200LВ8
4МТКМ 225М8 30,0 700 360 72,0 - - 84,0 0,75
МТКН 511-8
4МТКМ 225М6 37,0 930 360 77,0 - - 85,0 0,86
МТКН 511-6
4МТКМ 225L8 37,0 700 450 85,0 - - 85,0 0,78
МТКН 512-8
4МТКМ 225L6 55,0 925 460 112,0 - - 86,0 0,87
МТКН 512-6

Основные технические характеристики электродвигателей крановых ДМТ, АМТ

Тип двигателя Мощность, кВт Напряжение, В Частота сети, Гц Частота вращения, об/мин ВОВ, мм Напряжение ротора, В Ток ротора, А Ток статора, А Масса, кг
0 габарит
ДМТF 011-6 1,4 380/220 50 885 112 116 9,1 5.3/9.0 56
ДМТКF 011-6 1,4 380/220 50 875 112 - - 5.2/9.2 47
ДМТF 012-6 2,2 380/220 50 890 112 144 11,0 7.6/13.0 63
ДМТКF 012-6 2,2 380/220 50 880 112 - - 7.2/12.5 54
1 габарит
ДМТF-111-6 3,5 380/220 50 900 132 176 15,0 10.8/17.8 87
ДМТКF-111-6 3,5 380/220 50 900 132 - - 9.9/17.1 78
ДМТF-111-6 3,0 380/220 50 890 132 176 13,2 10.5/18.2 87
ДМТКF-111-6 3,0 380/220 50 910 132 - - 9.5/16.4 78
ДМТF-112-6 5,0 380/220 50 925 132 210 15,7 14.7/25.4 105
ДМТКF-112-6 5,0 380/220 50 910 132 - - 14.0/24.2 92
ДМТН-112-6 4,5 380/220 50 900 132 203 15,6 13.9/24.0 105
ДМТКН-112-6 4,5 380/220 50 900 132 - - 12.7/22.0 92
2 габарит
AMTF 132 M6 5,0 380/220 50 925 132 180 20,0 13.8/23.9 123
AMTKF 132 M6 5,0 380/220 50 905 132 - - 12.6/21.6 103
AMTH 132 M6 4,5 380/220 50 925 132 175 14,3 12.9/2.3 123
AMTKH 132 M6 4,5 380/220 50 905 132 - - 11.7/20.3 103
AMTF 132 L6 7,5 380/220 50 925 132 240 21,7 20.2/34.9 140
AMTKF 132 L6 7,5 380/220 50 905 132 - - 18.5/32.0 120
AMTH 132 L6 7,0 380/220 50 925 132 238 20,7 19.1/3.0 140
AMTKH 132 L6 7,0 380/220 50 900 132 - - 18.5/32.0 120

Электродвигатели крановые МТФ, МТКФ, МТН, МТКН соответствуют действующим ГОСТам, стандартам МЭК. По увязке шкалы мощностей с высотами оси вращения двигатели МТИ, МТКИ соответствуют стандартам CENELEC, DIN.

Эл.дв. 1,4 х 900 ДМТФ 011-6у1  (h-112)
Эл.дв. 1,4 х 900 МТКФ 011-6у1  (h-112)
Эл.дв. 2,2 х 900 ДМТФ 012-6у1  (h-112)
Эл.дв. 2,2 х 900 МТКФ 012-6у1 (h-112)
Эл.дв. 3,5 х 960 ДМТН 111-6у1      (h-132)
Эл.дв. 3,5 х 960 МТКФ 111-6у1 (h-132)
Эл.дв. 5.0 х 925  ДМТФ 112-6у1  (h-132)
Эл.дв. 5.0 х 925  АМТФ132
Эл.дв. 5,0 х 925 МТКФ 112-6у1 (h-132)
Эл.дв. 7.5 х 700  МТФ 311-8у1  (h-180)
Эл.дв. 7,5 х 700 МТКФ 311-8у1
Эл.дв. 7,5 х 925 АМТФ132L6у1
Эл.дв. 7,5 х 960 АМТКН 132L6 (h-132)
Эл.дв. 7.5 х 960  МТФ 211-6у1 (h-160)
Эл.дв. 7,5 х 960 МТКФ 211-6у1
Эл.дв. 7.5 х 960  МТИ160М6
Эл.дв. 7,5 х 905 МТКИ160М6у1
Эл.дв. 11 х 705 МТФ 312-8у1 (h-180)
Эл.дв. 11 х 705 МТКН312-8у1 (h-180)
Эл.дв. 11 х 960  МТФ 311-6у1 (h-180)
Эл.дв. МТКФ 311-6/16 3,5/6-1,1/296
Эл.дв. 11 х 960 МТКФ 311-6у1 (h-180)
Эл.дв. 15 х 700 4МТМ200L8
Эл.дв. 15 х 730  МТФ 411-8у1  (h-225)
Эл.дв. 15 х 730 МТКН 411-8у1
Эл.дв. 15 х 955  МТФ 312-6у1 (h-180)
Эл.дв. 15 х 955 МТКФ 312-6у1 (h-180)
Эл.дв. 22 х 715 4МТМ 200L8у1
Эл.дв. 22 х 715  МТF 412-8 (h-225)
Эл.дв. 22 х 715 МТКФ 412-8у1 (h-225)
Эл.дв. 22 х 960 МТКН200LА6У1
Эл.дв. 22 х 960  МТФ 411-6у1  (h-225)
Эл.дв. 10/1,2 1385/195 МТКФ411-4/24
Эл.дв. 7,5/2,4 КВ х 950/300   МТКФ411-6/16
Эл.дв. 6,3/08 1385/195 МТКФ411-4/24
Эл.дв. 22/2Х 1395/175 МТКФ 511-4/24
Эл.дв. 22 х 960 МТКФ 411-6у1 (h-225)
Эл.дв. 30 х 700 МТН511-8у1
Эл.дв. 30 х 715  4МТМ225М8у1 (h-250)
Эл.дв. 30 х 715 4МТКМ225М8
Эл.дв. 30 х 960  МТФ 412-6у1 (h-225)
Эл.дв. 30 х 960  4МТ200LB6у1
Эл.дв. 30/1,5 х 1500/150  МТКН412-4/24у1
Эл.дв. 30 х 960 4МТКМ200LB6у1
Эл.дв. 37 х 700  4МТМ225L8у1  (h-250)
Эл.дв. 37 х 700  МТН512-8у1 (h-250)
Эл.дв. 37 х 960  4МТН225M6у1
Эл.дв. 37 х 1500 2А200L4У2(коротыш)
Эл.дв. 45 х 570  4МТН280S10у1 (h-315)
Эл.дв. 45 х 570  МТН 611-10у1
Эл.дв. 55 х 600 4МТН280М10у1 (h-315)
Эл.дв. 55 х 960  4МТМ225L6у1 (h-250)
Эл.дв. 55 х 960 4МТКМ225L6у1
Эл.дв. 60 х 570  4МТН280М10у1
эл.дв. 60 х 600 МТН612-10
Эл.дв. 75 х 575  4МТМ280L10у1(h-315)
Эл.дв. 75 х 575  МТН613-10у1(h-315)
Эл.дв. 100 х 570 МТН711-10
Эл.дв. 110 х 600  4МТН400S10у1
Эл.дв. 110 х 960 4МТМ280L6у1
Эл.дв. 100 х 600    МТН711-10у1
Эл.дв. 132 х 600    4МТН400М10
эл.дв. 132 х 750 4МТН400S8
Эл.дв. 125 х 585 МТН 712-10У1
Эл.дв. 160 х 590 4МТН400L10у1
Эл.дв. 160 х 600    МТН713
Эл.дв. 200 х 600 4МТНS400L10(3,4)У2

  •
  • ,Электродвигатели китайского производства,,электродвигатель из китая,электродвигатель китай.Электродвигатель АИР  Китай,.Электродвигатели АИР из Китая,Китай завод электродвигатель,Электродвигатели  Крановые   китайского производства

  • ,китайские производители электродвигателей MTF, МТН, ДMTF, MTKF, МТКН, ДMTKF и  АИР.,электродвигатель из китая,Электродвигатели МТН из Китая,Китай завод крановый электродвигатель,Russia gost Motor,Китай завод Электродвигатели АИР
  •  Двигатели серии  Крановые электродвигатели (КИТАЙ),,китайские производители электродвигателей,электродвигатель из китая,Электродвигатели АИР, Крановые электродвигатели из Китая,электродвигатель китай,Китайские электродвигатели,Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

    Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У1, степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
